纖維轉盤過濾機

纖維轉盤過濾機，也稱為纖維轉盤過濾器，纖維轉盤濾池，廣泛應用于各種污水處理項目，出水效果穩定達標，應用越來越廣泛。

一、主要參數和構成

纖維轉盤過濾機應滿足有效的捕獲微米顆粒，過濾精度高，納污能力強，過濾穩定，有很強的耐沖擊負荷能力。纖維轉盤過濾機主要由池體、過濾組件、反洗組件、驅動組件和控制系統構成。纖維轉盤過濾機應備有濾布自動清洗機構，清洗時無需停機，實現連續運行出水。

反沖洗水量系數：小于2%

二、工作原理

轉盤式纖維轉盤過濾機是結合了表面過濾易于清洗、深層過濾納污能力強優點的新型微孔過濾設備。

轉盤式纖維轉盤過濾機的過濾介質是直徑以微米計量的微纖維。微纖維過濾層的橫斷截面是厚度為2-3毫米的纖維層狀結構，其比表面積大，孔隙多，借助毛細管芯吸效應增強吸水效果，快速吸水和快速變干成為它的顯著特性，因此過濾速度快，不易滋生微生物，易于清洗。再加之微纖維纖度高、密度大，可以有效的捕獲微米顆粒，過濾精度高，其納污能力強，過濾穩定，有很強的耐沖擊負荷能力。

1）過濾

待過濾的液體流入池體中，通過重力自流，經微纖板表面的微纖維過濾層過濾，大的懸浮顆粒被攔截在過濾層的表面，少量能穿透表面的微小顆粒被攔截在微纖維之間的縫隙中。過濾后的液體順著微纖板的導流槽被收集入中心轉鼓后流出池體，完成過濾，在過濾時設備是靜止不動的。

2）清洗

當微纖板表面捕獲的顆粒增多，通量下降，池體內液位升高，控制系統啟動反洗。驅動組件帶動轉鼓旋轉，同時反洗水泵啟動，加壓水通過噴嘴擊打在微纖板表面并反彈，纖維板表面的纖維層在加壓水的擊打下彈動并釋放剝離固體顆粒，反彈的水將固體顆粒沖洗入反洗水回收盒中，被排污泵抽出。隨著轉鼓的旋轉，所有的微纖板都被清洗干凈，通量恢復，水位下降，反洗停止。整個反洗過程，過濾同時進行，無需間歇進水。

3）排泥

沉淀在池底的顆粒物，根據水質的不同定期由底部排泥管靜壓或泵排出池體。

如果賣方所提供的產品為專利產品，賣方應保證專利產品的真實性，并保證買方不因此而產生糾紛和索賠造成任何損失。所發生的費用應包含在投標報價中，買方不額外支付任何專利費用。

三、工藝說明

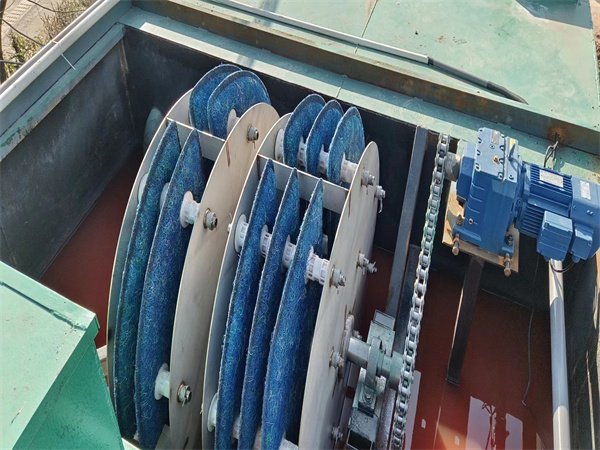

纖維轉盤過濾機，過濾組件，在一個中空的轉鼓上安裝有若干個圓形的中空盤片，盤片通過轉鼓上的布水孔與轉鼓連通。反洗組件，在中空盤片的兩側安裝有清洗噴嘴、反洗水回收盒、管路和水泵。驅動組件可以在反洗時驅動轉鼓旋轉從而帶動圓形的中空盤片旋轉，清洗固定在兩面的濾材。

纖維轉盤過濾機使用獨特的過濾材料，過濾精度高而穩定，進水耐受程度高，最高可耐受上千SS濃度，仍然能保證穩定出水。

濾材沖洗壓力為8公斤水壓，沖洗非常徹底，即使遇到高粘度的懸浮物，也可以徹底清洗。加壓水沖洗，沖洗徹底，不受藥劑和脫落的生物膜影響，

纖維轉盤過濾機具有非接觸反洗，濾材使用壽命長的特點，濾材通過加壓水進行沖洗，而沒有其他結構部件的反復摩擦拉扯，因此有很長的使用壽命，即使發生化學或生物沉淀的現象，通過化學清洗，即可恢復通量。

中心管為圓形轉鼓，可提高過濾面積，減少清洗死角。材質為304不銹鋼，加強筋增強，轉鼓上開有布水孔，過濾后的清水，通過布水孔收集到中心轉鼓流出箱體。

設備的反沖洗系統由反沖管道、1臺反沖泵、反沖洗閥、排泥閥等組成。閥開關信號要求反饋至控制系統。

反沖洗系統可根據過濾水頭自動沖洗或定時反沖洗，同時可以手動進行反沖洗操作。

每套設備配套兩根穿孔排泥管，用于池底污泥的排出。

每套纖維轉盤過濾機應包括一個可調節的驅動裝置，驅動裝置由驅動電機、驅動軸、齒輪箱、驅動齒、304不銹鋼驅動鏈條和一個304不銹鋼的鏈條罩組成，齒輪箱為平面螺紋型。

進、出水堰板材質均為304不銹鋼，厚度不小于3mm，出水堰板安裝高度應當可以調節。

每一個濾池都要安裝合適的安裝支架來固定濾池的配件，所有的安裝支架都為304不銹鋼。

纖維轉盤過濾機布置應不超出招標文件的平面尺寸要求。

主要零部件材質要求

機架材質 304不銹鋼

微纖板 聚酯纖維

中心轉鼓 304不銹鋼

骨架 工程塑料

可調出水堰板 304不銹鋼

控制柜 304不銹鋼

防震壓力表 304不銹鋼

電動球閥 304不銹鋼

沖洗泵 304不銹鋼

驅動電機 304不銹鋼

固定支架及部件 304不銹鋼

四、設備要求

1 采用納米纖維非編織過濾材料，以防止編織過濾材料的經緯編織對濾材通量的影響。

2 過濾精度≤3微米

3 采用加壓水反沖洗方式，保證對濾材的反洗壓力達到≥7bar

4 模塊化設計，可以更換的最小過濾單元面積≤0.01㎡

5 采用納米纖維堆疊過濾材料，單個過濾模塊面積0.005㎡，使用螺絲固定在轉盤骨架上。

6 采用加壓水正向沖洗濾材的清洗方式，加壓水擊打在濾材上并反彈，隨著反彈的反洗水，濾材表面堆積的污物被沖洗下來

7 反洗水被接污槽收集，通過管道自流排出

8 中心轉鼓采用圓形，保證清洗時無死角

9 設備進出水方式為外進內出

10 反洗水使用濾后水

五、標準及技術要求

纖維轉盤過濾機的制造和檢驗應執行如下標準（下述標準應以最新發布為準）：

GBl8918-2002 城鎮污水處理廠污染物排放標準

GB3838-2002 地表水環境質量標準

GB50335-2002 污水再生利用工程設計規范

CJ343-2010 污水排入城市下水管道水質標準

HJ/T91-2002 地表水和污水監測技術規范

JB/T2932-1999 水處理設備制造技術條件

GB/T25295-2010 電氣設備安全設計導則

GB5083-1999 生產設備安全衛生設計總則

JB/T6405-2006 大型不銹鋼鑄件

GB14048.3-2008 低壓開關設備和控制設備

GB/T13384-2008 機電產品包裝通用技術條件

G8/T1801-1999 極限與配合公差帶和配合的選擇

GB/T3768-1996 聲學、聲壓法測定噪聲源聲功率級反射面上方采用包絡測量表面的簡易法

GB50184-2011 工業金屬管道工程施工質量驗收規范

GB50236-2011 現場設備、工業管道焊接工程施工規范

JB3223-83 焊條質量管理規程

GBJ87-85 工業噪聲控制設計規范

DLJ20l-80 水工建筑金屬結構制造，安裝及驗收規范

纖維轉盤過濾機應滿足有效的捕獲微米顆粒，過濾精度高，納污能力強，過濾穩定，有很強的耐沖擊負荷能力。纖維轉盤過濾機主要由池體、過濾組件、反洗組件、驅動組件和控制系統構成。纖維轉盤過濾機應備有濾布自動清洗機構，清洗時無需停機，實現連續運行出水。

更多關于纖維轉盤過濾器的相關資料，可關注公司網站（www.sdmzjscl.com）！
